Назначение:

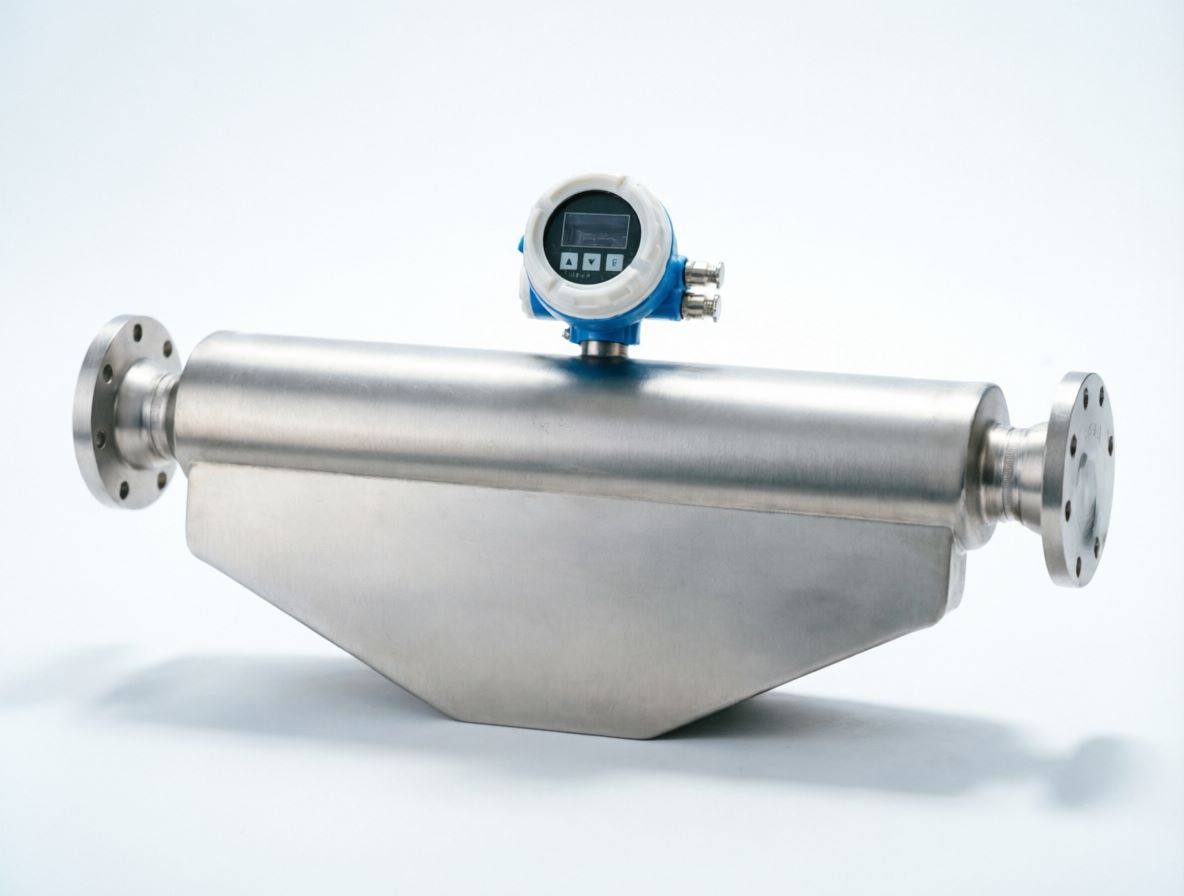

Расходомеры «КЭНДИ-Масс» - предназначены для измерений массового и объемного расходов, массы, объема, плотности, температуры жидких и газообразных сред на потоке, транспортируемых в трубопроводах на объектах нефтегазодобывающей, химической и других отраслей промышленности.
Применяется для выполнения функций коммерческого и оперативного учета, управления технологическими процессами, оптимизации производства, повышения безопасности и экономии эксплуатационных расходов.
Реализует прямой метод динамических измерений.
Принцип действия счетчиков-расходомеров при измерении массового расхода основан на воздействии кориолисовых сил, действующих на поток среды, двигающейся по петле трубопровода, который колеблется с резонансной частотой, задаваемой с помощью генератора колебаний. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональные массовому расходу.
Принцип действия счетчиков-расходомеров при измерении плотности основан на изменении собственной частоты колебаний петли трубопровода при изменении массы, вызванном изменением плотности измеряемой среды.
Особенности счетчика-расходомера:
-
широкий ряд типоразмеров Ду15…Ду100 для диапазонов расходов рабочей среды от 0,04 (0,6) до 170 (2833) т/ч (кг/мин);
-
широкий диапазон рабочих давлений от 2,5 до 16,0 МПа;
-
высокая точность и повторяемость измерений;
-
не требуется прямолинейных участков трубопровода до и после счетчика-расходомера;
-
длительный срок службы и простота обслуживания благодаря отсутствию движущихся и изнашивающихся частей;
-
возможность измерения параметров газообразных сред и сред с высокой вязкостью.
Счетчики - расходомеры выпускаются в нескольких исполнениях, в зависимости от класса точности, диапазона расхода рабочей среды, условного диаметра трубок и рабочего давления.
В состав счетчиков расходомеров входят первичный преобразователь – датчик, вторичный преобразователь – передатчик.
Вторичный преобразователь может быть смонтирован в едином конструктиве с датчиком (интегральное исполнение расходомера) или располагаться отдельно от него (дистанционное исполнение расходомера).
Передатчик имеет два исполнения с дисплеем и без дисплея. Передатчик осуществляет питание датчика, обрабатывает информацию, поступающую от датчика. Передатчик производит вычисление значений массы, расхода, плотности и температуры рабочей среды. Передатчик выдает частотный (импульсный), токовый и цифровые выходные сигналы.
Степень защиты от внешних воздействий – IP65;
Маркировка взрывозащиты (для взрывозащищенного исполнения) - 1Ех db ib IIC T4 Gb Х
