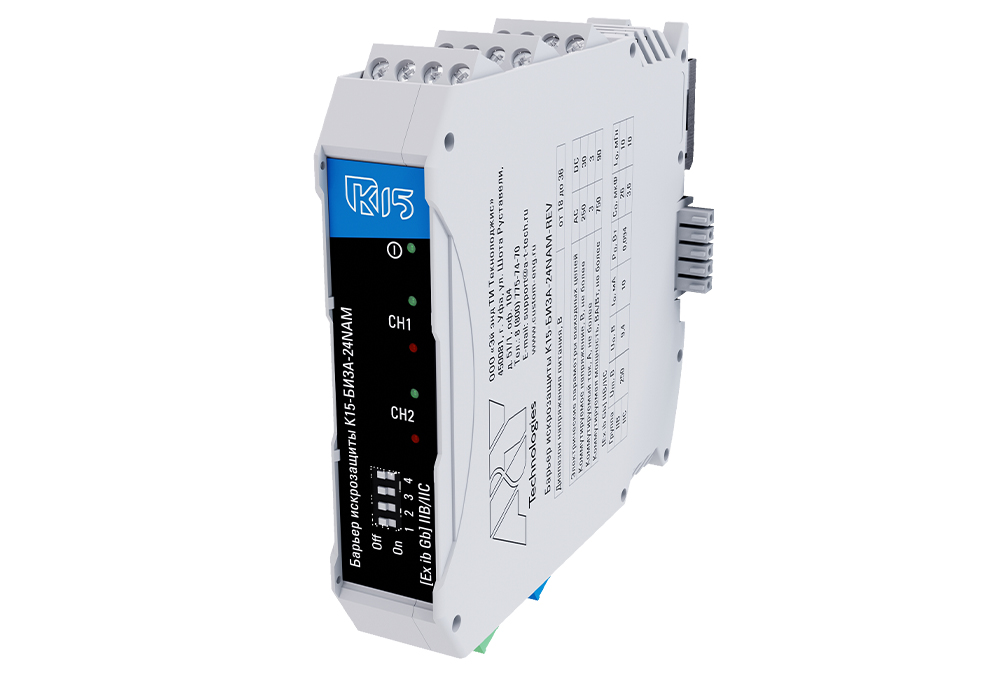

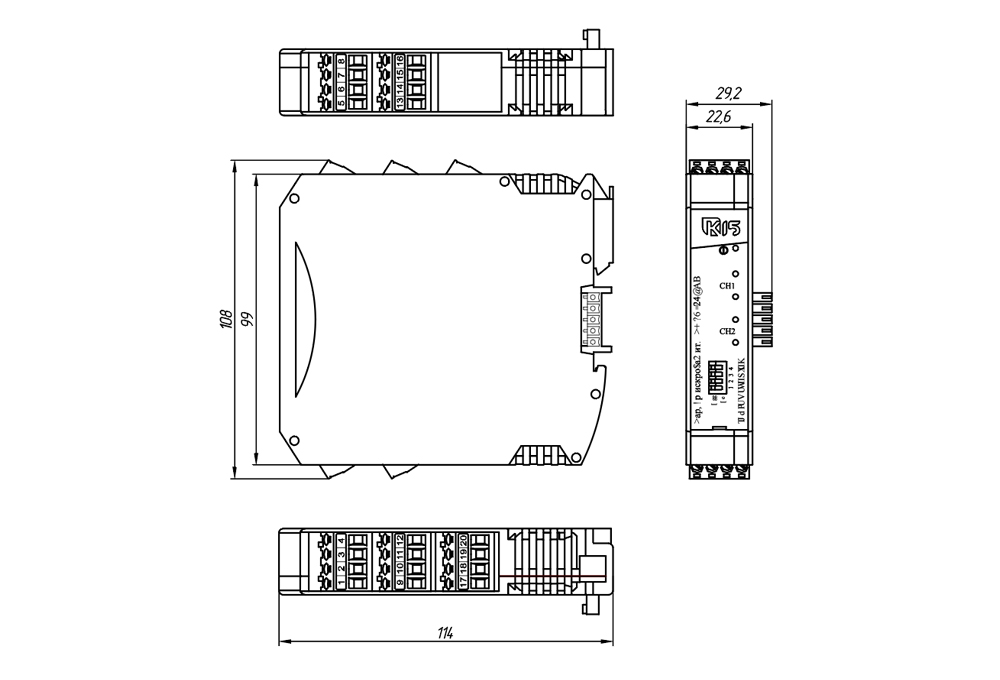

| Маркировка взрывозащиты |
для группы IIB |
для группы IIC |
| Маркировка взрывозащиты |
[Ех ib Gb] IIB/IIC |
[Ех ib Gb] IIB/IIC |
| Максимальное входное напряжение Um, В |
250 |
250 |
| Максимальное выходное напряжение UO, В |
9,4 |
9,4 |
| Максимальный выходной ток IO, мА |
10 |
10 |
| Максимальная выходная мощность, PO Вт |
0,94 |
0,94 |
| Максимальная внешняя емкость, CO мкФ |
26 |
3,6 |
| Максимальная внешняя индуктивность, LO мГн |
10 |
10 |
| Примечание |
напряжение Um это максимальное напряжение, которое может быть приложено к контактам неискробезопасных цепей барьера без нарушения взрывозащиты. |

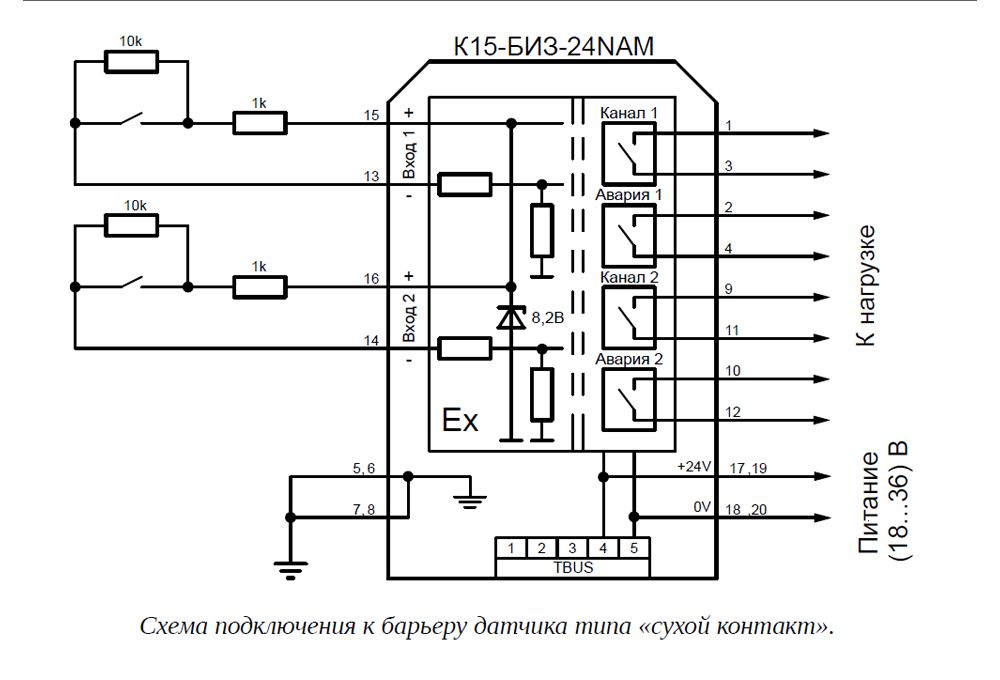

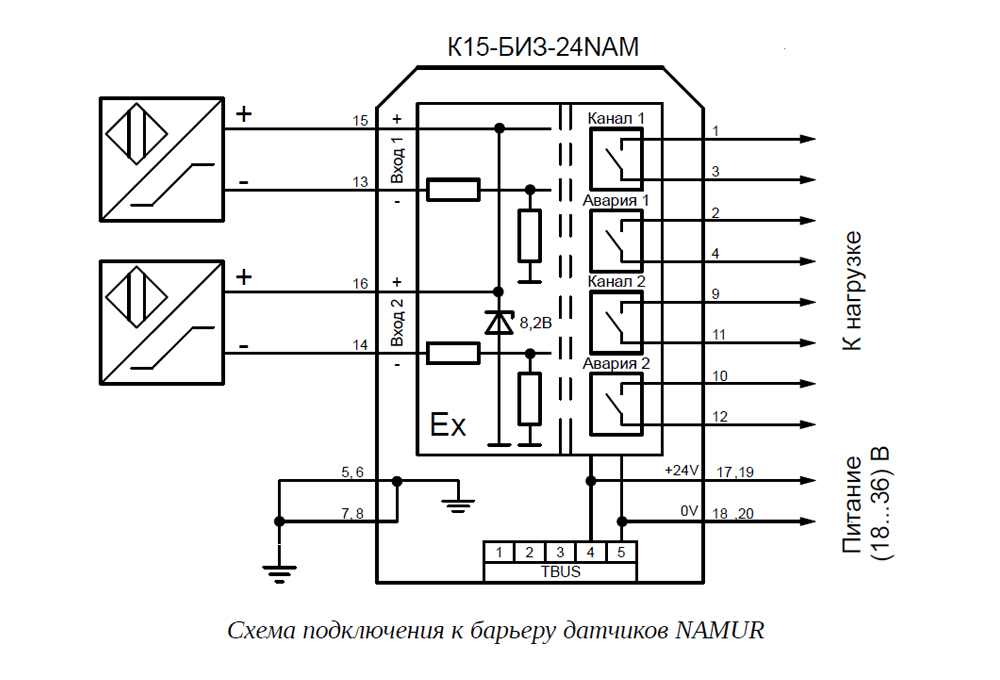

| Основные электрические характеристики барьеров:
|
| Напряжение питания датчика, В |
8,2 ± 0,1 |
| Выходное сопротивление цепи питания датчика, Ом |
990 ± 10 |
| Верхний порог срабатывания для изменения коммутационного состояния, мА |
1,8 ± 0,05 |
| Нижний порог срабатывания для изменения коммутационного состояния, мА, |
1,4 ± 0,05 |
| Порог срабатывания для отключения (обрыва) цепи управления, мА |
0,35 ± 0,05 |
| Порог срабатывания для короткого замыкания в цепи управления, мА |
6,0 ± 0,05 |
| Гистерезис отключения и короткого замыкания цепи управления, мА |
0,2 |
| Напряжение питания барьеров, В |
от 18 до 36 |
| Потребляемая мощность, Вт, не более |
2,5 |
| Электрическая прочность изоляции между входными цепями, выходными цепями и цепями питания, В |
1500 |
| Выходные характеристики барьеров:
|
| Максимальная частота изменения коммутационного состояния, Гц, не менее |
К15‑БИЗА‑24NAM‑REV |
К15‑БИЗА‑24NAM‑NO |
| Максимальная частота изменения коммутационного состояния, Гц, не менее |
10 |
500 |
| Максимальное коммутируемое напряжение постоянного тока, В, не менее |
30 |
60 |
| Максимальное коммутируемое напряжение переменного тока, В, не менее |
250 |
60 |
| Максимальный коммутируемый постоянный ток,А, не менее |
3 |
0,5 |
| Максимальный коммутируемый переменный ток,А, не менее |
3 |
0,5 |
| Максимальная коммутируемая мощность постоянного тока, Вт, не менее |
150 |
30 |
| Максимальная коммутируемая мощность переменного тока, ВА, не менее |
1250 |
30 |
