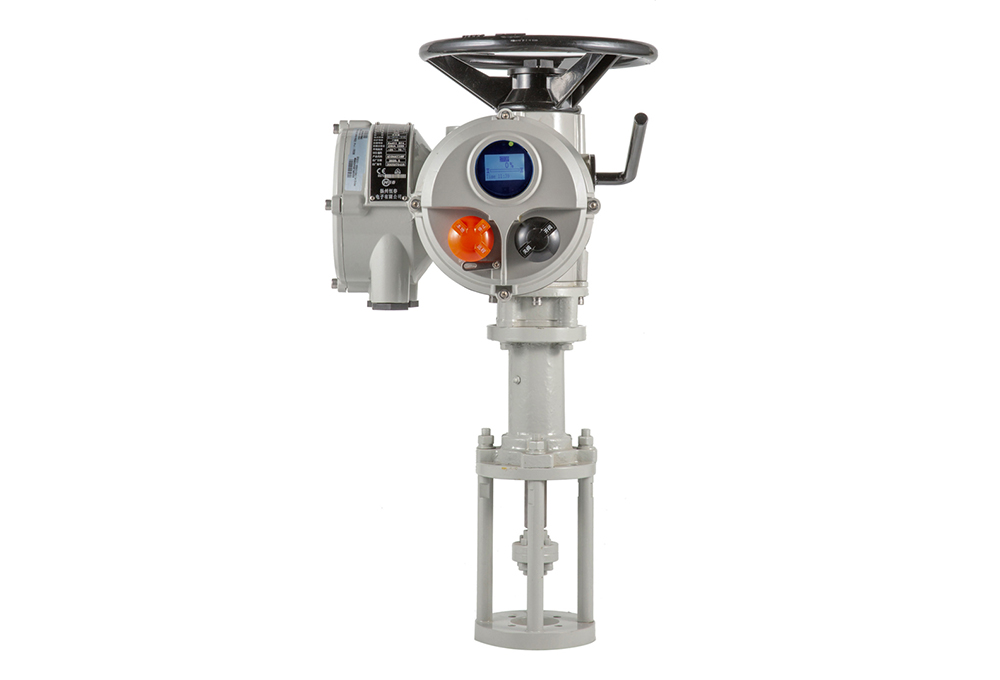

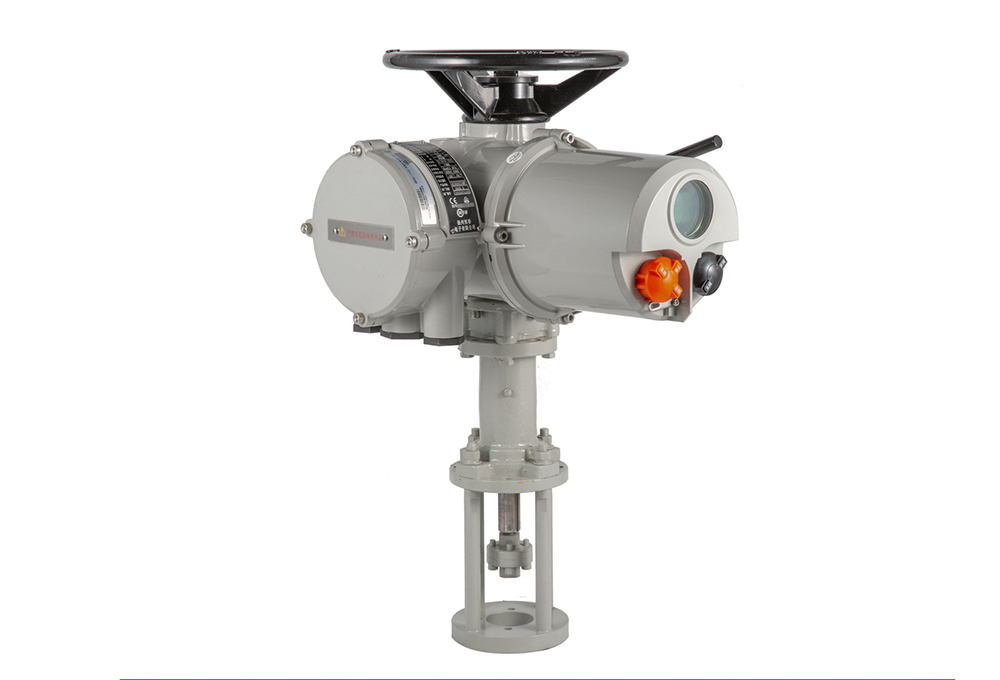

- Линейный электропривод «Ка-Бокс» серии KBXM
-
Цена: 471 000 руб.
Стоимость указана без НДС Цены указаны на модели с минимальной комплектацией.
-
Наличие:
доступен для заказа
-
Возможность расширенной гарантии:
до 36 месяцев.
-
Предоставление тестовых образцов для проведения опытных испытаний.
-
При размещении заказа от 30 комплектов расчет скидки от базовых цен оговаривается дополнительно.
Электроприводы «Ка-Бокс» серии KBXM применяются для управления прямоходной трубопроводной арматурой (регулирующие клапаны).
-
Осевое усилие от 1 кН до 100 кН
-
Максимальный ход до 250 мм (может быть изменён по желанию заказчика)
-
Линейная скорость от 1,6 до 6,4 мм/сек
| Диапазон осевого усилия | 1-100 кН | |||
| Режимы работы | Открыть-закрыть | Регулирование | ||
| Материал корпуса | Алюминиевое литье | KBX180/KBX250/KBX300: Чугун с шаровидным графитом | ||
| Защита корпуса: | ||||
| Степень защиты | Стандарт: IP68 | |||
| Температура окружающей среды | -60…+70 °С | |||
| Внешняя антикоррозионная защита (ISO 12944) | Стандартное покрытие | АКЗ для работы в агрессивной среде в морских условиях и в химической промышленности | ||
| Защита двойным уплотнением | Для защиты электронных компонентов блок управления электроприводом полностью отделен от соединительной коробки | |||
| Класс взрывобезопасности | Exd II BT4/CT4 | |||
| Электродвигатель: | ||||
| Технические характеристики электродвигателя | Полностью герметичный короткозамкнутый двигатель переменного тока с воздушным охлаждением | |||
| Режим работы электродвигателя | S4: по стандарту МЭК 34-1-83, периодический кратковременный режим с пусками | |||
| S2: используется для управления открытием/закрытием, номинальное время работы 15 минут | ||||
| Класс изоляции F (по заказу возможен класс H) | ||||
| Встроенная защита от перегрева | ||||
| Легко демонтируемые шарикоподшипники с экраном от утечки масла | ||||
| Механические характеристики: | ||||
| Редуктор | Самоблокирующийся на всех скоростях | |||
| Маховик | Маховик не вращается при работе электропривода | Автоматическое отсоединение и присоединение маховика происходит без ручного управления | ||
| Выходной фланец | Монтажный комплект для присоединения к арматуре по согласованию | |||
| Электрические характеристики: | ||||
| Источник питания | Трёхфазный или однофазный, Максимальное напряжение 690 В, 50 Гц или 60 Гц, | |||
| Предохранители | Самовосстанавливающийся предохранитель | |||
| Изоляционные свойства | Сопротивление изоляции между входной клеммой и корпусом не ниже 20 МОм | |||
| Сопротивление изоляции между входной клеммой и клеммой питания не менее 50 Ом | ||||
| Сопротивление изоляции между клеммой питания и корпусом не менее 50 МОм | ||||
| Датчик: | ||||
| Положения | Измерение перемещения непосредственно на главном валу (прямое механическое соединение) | |||
| Технология относительного кодирования Холла или технология абсолютного кодирования | ||||
| Диапазон измерений: 1.5 - 4096 импульсов на оборот приводной муфты | ||||
| Крутящего момента | Определение крутящего момента путём измерения полезной мощности и тока электродвигателя от трёхфазного источника питания. | |||
| Диапазон настройки: 40 - 120% от номинального крутящего момента электропривода | ||||
| Диапазон измерения: 10 - 100% от крутящего момента электропривода | ||||
| Управление: | ||||
| Управление электродвигателем | Встроенный реверсивный пускатель электродвигателя (контактор переменного тока или твердотельное реле), автоматически определяет фазу питания. | |||
| Дисплей | ЖК дисплей с подсветкой | |||
| Переключатель дистанционного управления | Команды управления: | |||
| Напряжение: 10 - 36 В = / 60 - 250 В ~ | ||||
| Сухой контакт (при использовании вспомогательного источника питания 24 В = внутри электропривода) | ||||
| Отключение с помощью фотоэлектрической муфты | ||||
| Отключение с помощью фотоэлектрической муфты | ||||
| Время реверсирования вращения: 1 с (диапазон заводской настройки: 1 - 10 с) | ||||
| Сигнальное реле | 4 реле: может быть выбран один из 27 информационных сигналов | |||
| Конфигурация контактов: нормально разомкнутый или нормально замкнутый | ||||
| Минимальный ток: 40 мА для 5 В | ||||
| Максимальный ток: 5 A для 250 В ~ или 5 A для 30 В = (индуктивная нагрузка) | ||||
| Релейная плата опционально | ||||
| Контрольное реле | Нормально замкнутый, токоведущая часть, контакт SPDT (один полюс - два направления) | |||
| Минимальный ток: 10 мА для 5 В | ||||
| Максимальный ток: 5 A для 250 В ~ или 5 A для 30 В = (индуктивная нагрузка) | ||||
| Регулировка пропорционального управления | Входные (настройка) и выходные (обратная связь) сигналы полностью разделены, Настройка сигнала (опционально), Входной сигнал: 4 - 20 мА, Выходной сигнал: 4 - 20 мА, Входной сигнал: 0 - 10 В, Выходной сигнал: 0 - 20 мА (0 - 10 В с внешним сопротивлением), Аналоговый вход Ток: Импеданс 250 Ом, Аналоговый выход Ток: Максимальная допустимая нагрузка при 24 В составляет 750 Ом, Основная погрешность: ±1%, Возвратная разность: ≤1%, Мёртвая зона: 0,5 - 10,0%, регулируемая, Характеристики демпфирования: отсутствие осцилляции | |||
| Аккумуляторная батарея цепи управления | Используется для отображения и обновления информации о положении селекторов (через сигнальное реле) при отключении питания | |||
| Настройка: | ||||
| Дистанционная настройка связи ИК | Все настройки и параметры привода хранятся в энергонезависимой ферроэлектрической памяти с защитой паролем | |||
| Селекторы режимов управления | Настройка может быть выполнена с помощью экрана ЖК дисплея и поворотного селектора | |||
| Специальный инструмент не требуется | ||||
| Операционный селектор местного и дистанционного управления может быть заблокирован | ||||
| Селектор режима позволяет выбирать режим управления (Местный, Стоп, Дистанционный). При выборе режима Местный можно осуществлять местное управление. | ||||
| Стандартизация и сертификация | Электропривод изготовлен в соответствии с ТУ 28.14.20-001-19110412-2024, а также отвечает требованиям: ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» | |||
